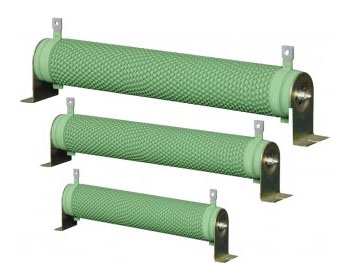

波紋制動電阻的工作流程：
當電機在外力作用下減速時，電機在發電狀態下運行，產生再生能量。三相交流電勢由變頻器逆變部分六個續流二極管組成的三相全控橋整流，不斷提高變頻器直流母線的電壓。
當直流電壓達到一定電壓(制動單元的開啟電壓)時，制動單元的功率開關管開啟，電流流過制動電阻。
制動電阻釋放熱量，吸收再生能量，降低電機轉速，降低變頻器直流母線電壓。
當直流母線電壓降至一定電壓（制動單元停止電壓）時，制動單元的功率管關閉。此時，沒有制動電流流過電阻，波紋制動電阻自然散熱，降低自身溫度。
當直流母線電壓再次升高，使制動單元動作時，制動單元會重復上述過程，平衡母線電壓，使系統正常運行。
由于制動單元工作條件短，即每次通電時間短，溫升遠低于穩定溫升；每次通電后間歇時間長，溫度足以降低到與環境溫度相同的環境溫度。波紋制動電阻環境溫度相同，制動電阻額定功率降低；由于IGBT只有一個，制動時間為ms級，功率管開關的臨時性能指標要求較低，甚至要求關閉時間盡可能短，以降低關閉脈沖電壓，保護功率管；控制機制相對簡單，易于實現。
